はじめに #
この手順書はKOM-MICS Loggerの設置に関する手順を示したものです。手順に従い設定してください。
尚、KOM-MICS Logger搭載 端末 を他の設備で使いまわす場合は必ず設定しなおしてください。
設置に関する手順にて、確認事項や不明点がある場合は「よくある質問」を参照、又は サポートデスクまで連絡をお願いします。
設備種類の確認 #
KOM-MICSは以下の設備と接続可能です。あらかじめ、これらの設備のマニュアルを参照して接続可能か確認ください。
工作機械
アーク溶接機
信号灯
溶接IoTポジショナ/SAW
レーザ溶接
PLC
CSV連携
EnOcean(信号灯/電力計など)
作業実績収集カメラ+設備非接続(作業実績のみ収集)
KOM-MICS端末の準備・設定 #
KOM-MICS端末は推奨されるスペックがあります。既定の購入元や貸出元からの端末は使用に準じた端末となっておりますが、自社にて準備した端末で不明な場合はKOM-MICS担当者又はサポートデスクまでお問合せください。また、設備種類毎に必要な端末の設定は各設備の項目を参照ください。
Loggerのインストール #
Loggerは端末にインストール済みの状態です。再インストールする場合にこの手順に従ってください。
インストールが必要な場合はサポートデスクに相談して実施ください。
インストーラのダウンロード #
以下のサイトよりインストーラをダウンロードします。サイトURLをクリックしてダウンロードサイトに移動、又はコピーしてMicrosoft Edgeなどのブラウザで表示します。
インストーラサイト(日本語)： https://www.komatsu.jp/ja/productinfo/kom-mics
Installer Site(English): https://www.komatsu.jp/en/ProductInfo/kom-mics/
下図赤枠の Loggerダウンロードアイコンをクリックしてダウンロードを開始します。
ダウンロードが正常に終了すると、”Logger_Installer_****.*****.zip” ファイルがPCに保存されます。ファイル名の”****.*****”はソフトウェアバージョンとなります。保存先フォルダは通常PCのダウンロードフォルダに保存されます。

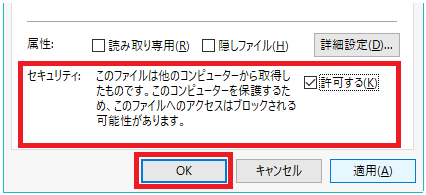

※確認：ダウンロードしたファイルを右クリックしてメニューより”プロパティ”を選択します。
プロパティ画面の下部に”セキュリティ”が表示されている場合は”許可する”にチェック入れて”OK”を押下してください。
インストーラの展開 #
ファイルを「右クリック」(タッチパネルの場合はロングタップ)をします。
コンテクストメニューが開かれるので、ZIPファイルの展開を行います。
①「すべて展開」をクリック
②「展開」ボタンをクリック
ファイルがフォルダに展開されます。フォルダを確認します。
インストール #
①展開されたフォルダの中にあるKOM-MICS LoggerSetup.exeをダブルクリックで実行します
②画面がある端末か、画面がない端末かを選択します
③端末と設備を1対1で接続するか、1対多数で接続するかを選択します
（1対多数で接続する場合は高スペックの端末を選定ください）
セットアップウィザードが出てくるので、進めていきます
④「次へ」をクリック
⑤「次へ」をクリック
⑥「次へ」をクリック
⑦「次へ」をクリック

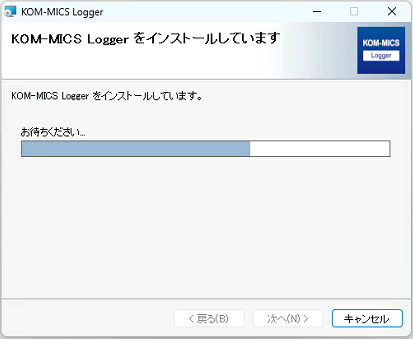

KOM-MICSのインストールが開始されて、実行中のメッセージが都度表示されます。
次にサードパーティ製ソフトウェアをインストールします。
[三色灯のソフトウェアインストール]
PATLITE社AirGRIDソフトウェアをインストールします。「OK」を押してインストールを開始します。
画面の操作に従ってインストールを完了します。
[シリアル通信のドライバーインストール]

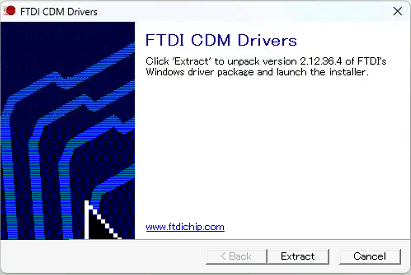

シリアル通信のドライバーをインストールします。「Extract」を押してインストールを開始します。
画面の操作に従って、使用許諾契約画面にて「同意します」をチェックしてインストールを完了します。
[Webコンテンツランタイムインストール]

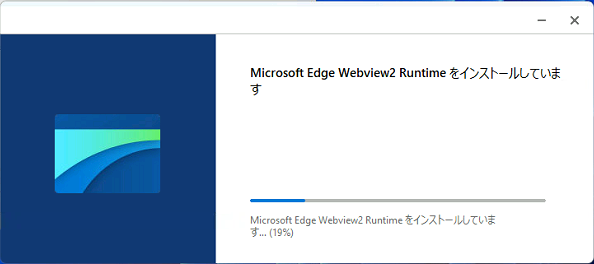

Microsoft Edge Webview2 Runtimeが自動的にインストールされるのでしばらく待ちます。
Loggerインストールの完了メッセージが表示されます。「閉じる」をクリックします。
引き続いて、付属ソフトウェアのインストールを開始します。
[OpenVINOのインストール]
OpenVINO(異常検知AIで使用するソフトウェア)が自動的にインストールされるのでしばらく待ちます。

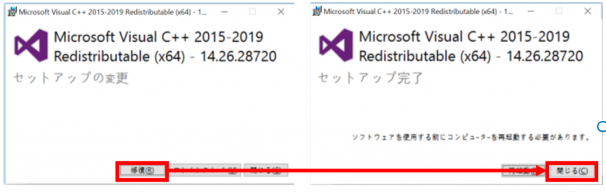

[Visual C++の再頒布パッケージのインストール]
各設備用のソフトを使うため、自動的に複数のVisual C++の再頒布パッケージをインストールします。
インストール中に「インストール」または「修復」のクリックが必要となる場合があります。インストール完了にて「閉じる」をクリックします。
以下はLoggerをPLC接続にて必要なソフトウェアインストールとなります。PLC接続しない場合は不要ですので「いいえ」を選択ください。
[たけびしOPCサーバのインストール]
PLC接続のために「たけびしOPC-Server」をインストールします。PLC接続にはたけびしOPC-Server(DXPV6EP-HW)を購入しておく必要があります。
Loggerインストールの最後に「たけびしOPC-Server」のインストーラが自動で起動します。以下に従ってインストールください。
①：「はい」をクリック
②：「OK」をクリック
③：「OK」をクリック
④：展開完了まで待機
⑤：「OK」をクリック
⑥：インストール準備完了まで待機
⑦：「次へ」をクリック
⑧：「はい」をクリック
⑨：ユーザ名 と 会社名 を入力
⑩：たけびしOPC-Serverのライセンスキーを入力
⑪：「次へ」をクリック
⑫：「次へ」をクリック
⑬：「次へ」をクリック
⑭：「次へ」をクリック
⑮：「次へ」をクリック
⑯：インストール検証完了まで待機
⑰：「完了」をクリック
インストール終了
最後に「全インストールが終了しました」というウィンドウが表示されます。「OK」をクリックして端末を再起動します。
以上でインストールは完了です。
各設備との接続 #
設備とKOM-MICS端末の接続 #
各設備のマニュアルを参照して各設備との接続や端末の設定を実施ください。
工作機械
アーク溶接機
信号灯
溶接IoTポジショナ/SAW
レーザ溶接
PLC
CSV連携
EnOcean(信号灯/電力計など)
作業実績収集カメラ+設備非接続(作業実績のみ収集)
Loggerの設定 #
利用規約の同意 #
KOM-MICS Loggerを起動します。 起動すると以利用規約画面が表示されますので、内容を確認して「OK」を押します。
複数台を接続 #
接続する各設備で使用する設定フォルダを指定します。複数台設定の画面を表示しますので、接続台数分のチェックボックスをチェックします。
注意：使用端末のスペックにて接続できる台数が不明瞭な場合は1台毎の接続を推奨します。CPU負荷を確認しながら100％を超えた使用とならないように設備台数を調整します。
上記でチェックした設備台数分のLoggerの設定画面が表示されます。対象とする設備設定の切り替えは画面上のマウスクリックで可能です。
共通項目を設定 #
ログイン画面が表示されますのでログインします。
① KOM-MICSのログインIDとパスワードを入力
② 「サーバ接続」をクリック
サーバー通信の接続を開始します。接続できるとLogger設定が可能となります。

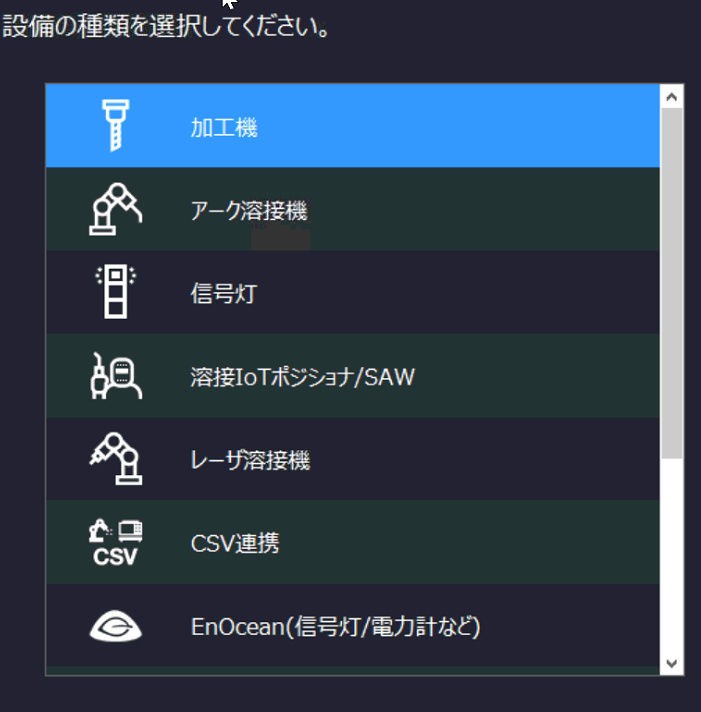

設備の種類を設定します。該当する設備を選択します。
次に設備の設定方法を選択します。いづれかを指定します。通常は「設備新規登録」で設定します。
④ 設備新規登録
KOM-MICS上に設備を新規登録する際に選択
⑤ 設備新規登録(既存設備の設定コピー)
既存の設備と同種の設備を登録する場合に、既存の設備からトルク線図等をコピーして登録する
⑥ 登録済み設備から選択
KOM-MICS上の既存の設備に取り付ける場合に選択(端末の置き換えなど)
⑦ Viewer上で設定する
Viewerの「エッジデバイス初期設定」を使ってViewerから設定する場合に選択
アプリケーション設定を行います。
⑧ 端末のIPアドレスとサブネットマスクを設定
設定するIPアドレスは以下を考慮する必要があります。
・端末と設備のIPアドレスが被らないように設定する
・複数台接続の場合、各設備のIPアドレスが重複しないように設定する
Windowsのネットワーク設定にて使用するネットワークアダプタのIPアドレスを設定済み又は、設定予定の場合は空白としてください。
⑨ 「次へ」をクリック
設備のメーカ―を選択します
⑩ 設備メーカーを選択します
⑪ 「次へ」をクリック
コントローラを選択します。
⑫ 適切なコントローラを選択します
(コントローラによりモードが変わりますので正しく設定ください)
⑬ 「次へ」をクリックします
設備設定で必要な情報を入力します。
⑭ 工場名/建屋名/ライン名/設備詳細タイプ/機械名/機番(設備シリアル番号)を入力します
⑮ 設備メーカの連絡先等を入力します
⑯ 「次へ」をクリック
以降は設備やコントローラ毎に設定が異なります。各設備の設定マニュアルを参照ください。
設備種類別の項目を設定 #
各設備のマニュアルを参照して実施ください。
工作機械
アーク溶接機
信号灯
溶接IoTポジショナ/SAW
レーザ溶接
PLC
CSV連携
EnOcean(信号灯/電力計など)
作業実績収集カメラ+設備非接続(作業実績のみ収集)
